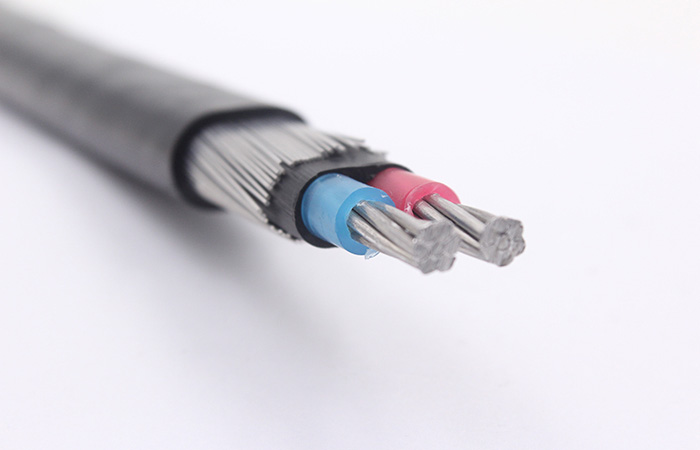

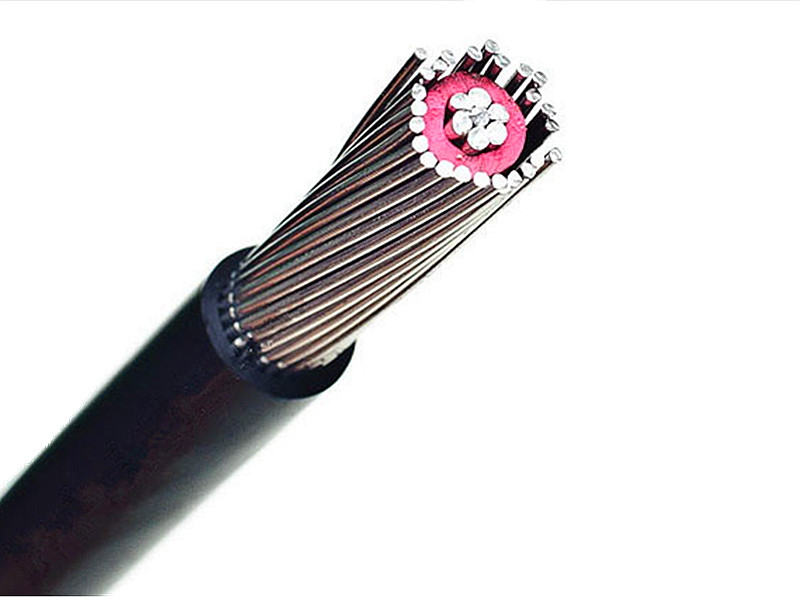

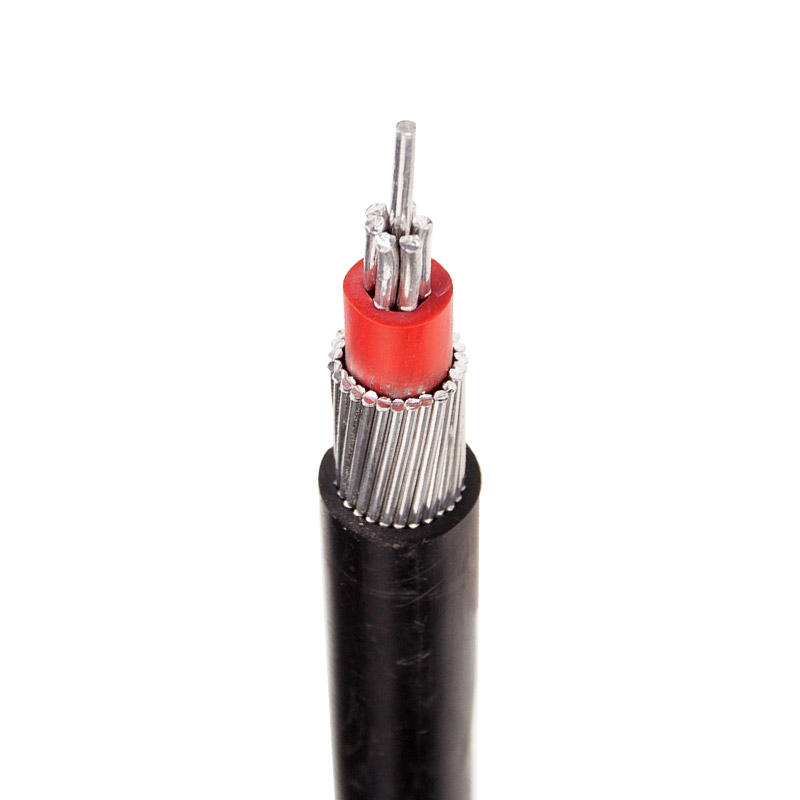

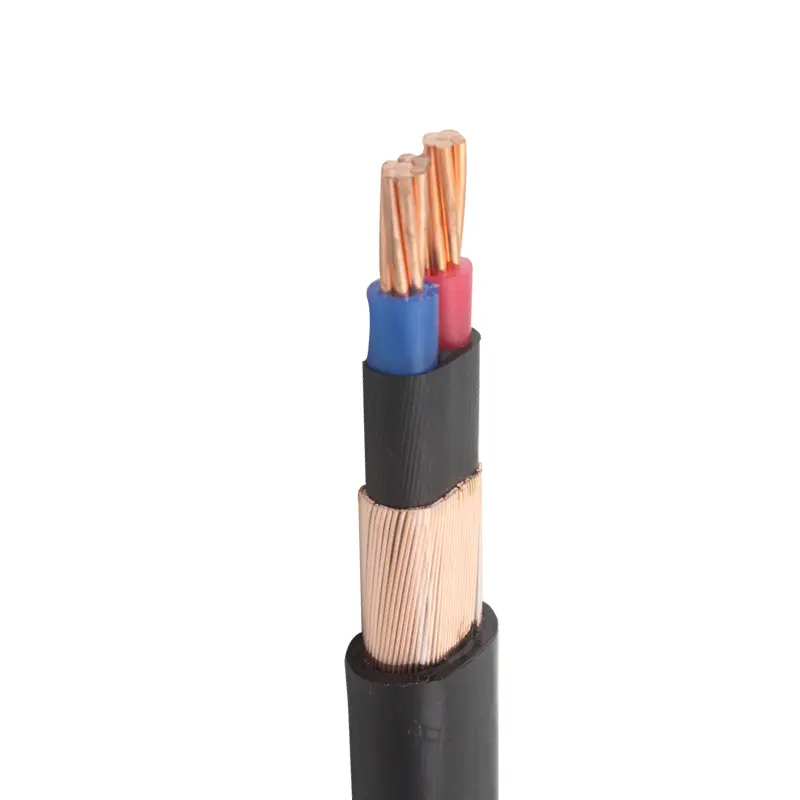

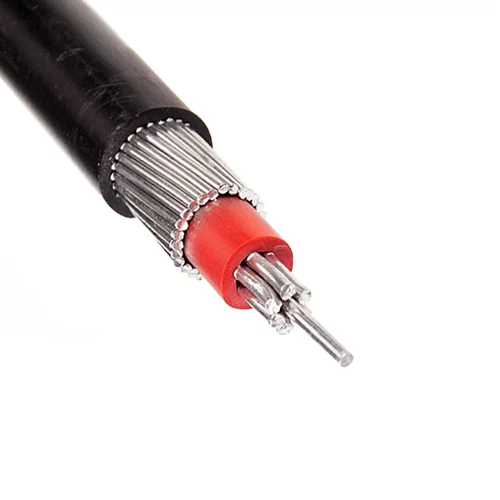

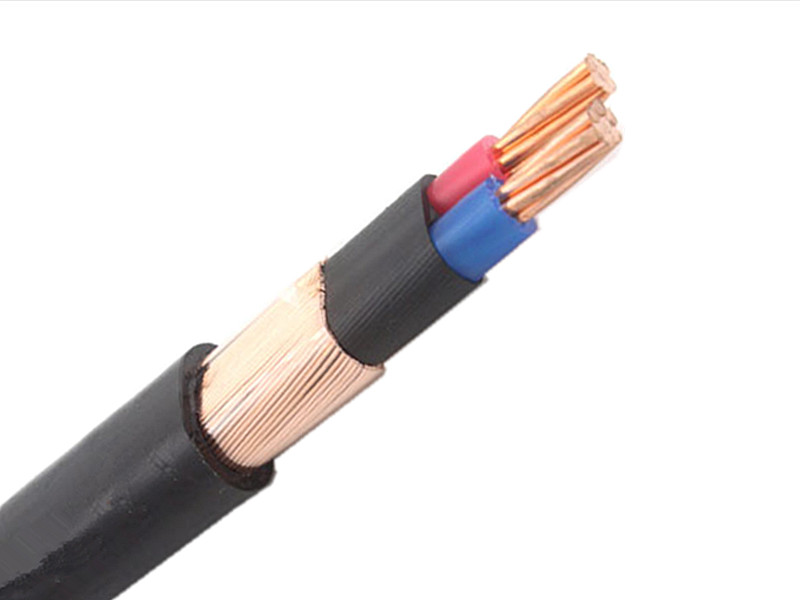

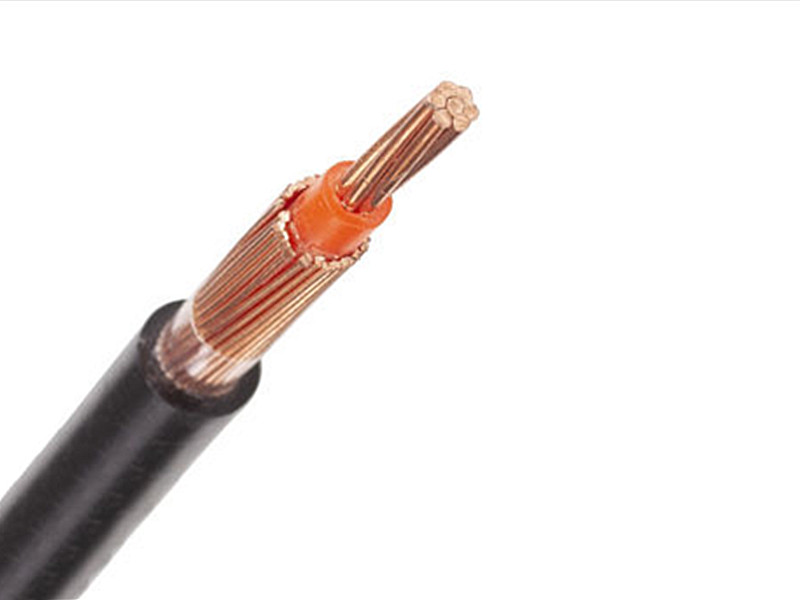

कंसेंट्रिक फ्लैट (गोल) केबल 0.6/1kV
आवेदन:
कंसेंट्रिक केबल का उपयोग बिजली वितरण नेटवर्क से मीटर पैनल तक विद्युत सेवा प्रवेश में किया जाता है (विशेषकर जहां बिजली चोरी को रोकने के लिए इसकी आवश्यकता होती है), और मीटर पैनल से वितरण पैनल तक फीडर केबल के रूप में उपयोग किया जाता है।
इस केबल का उपयोग सूखी और गीली जगहों पर, बाहर या सीधे दफनाने में किया जा सकता है। इसका अधिकतम ऑपरेटिंग तापमान होता है 90ºC और रेटेड वोल्टेज 600V&नीचे।
प्रतिरूप संख्या।: संकेंद्रित केबल
वोल्टेज: 0.6/1के। वी
सामग्री: एल्यूमिनियम मिश्र धातु (तांबा)/एक्सएलपीई/एल्यूमिनियम (तांबा)/पीवीसी
ब्रांड: KINGYEAR
मानक: आईईसी 60502-1/आदि।
उत्पत्ति का स्थान: चीन
पैकेट: निर्यातित लकड़ी का ड्रम
एप्लिकेशन की सीमा: अतिरिक्त रेखा
अदायगी की शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन, छोटी राशि का भुगतान
प्रमाणीकरण： आईएसओ, सीई और अन्य प्रमाणपत्र।
उत्पादन क्षमता： 30000 मी/सप्ताह
निर्माण :
1.ठोस या फंसे हुए तांबे/एल्यूमीनियम कंडक्टर
2. एक्सएलपीई, पीई, या पीवीसी के साथ इन्सुलेशन
3. दो-चरण या तीन-चरण कंडक्टर के केबलों के लिए, गोल या सपाट आकार उपलब्ध है
4.पीवीसी आंतरिक आवरण
5. हेलिकली बिछाए गए तांबे/एल्यूमीनियम तारों की संकेंद्रित परत
6.रैपिंग टेप
7. ब्लैक एक्सएलपीई, पीई, या पीवीसी जैकेट
इंसुलेटेड न्यूट्रल और नंगे अर्थ तारों को एक्सएलपीई स्ट्रिंग सेपरेटर के साथ इंसुलेटेड चरण कंडक्टर के चारों ओर एक संकेंद्रित परत में बिछाया जाता है, जो न्यूट्रल और अर्थ को अलग करता है। इसके बाद इसे एक स्पष्ट पॉलिएस्टर टेप से बांध दिया जाता है और फिर पीई शीट से लपेट दिया जाता है।
इस प्रकार के कंडक्टर का उपयोग सूखे और गीले स्थानों में किया जा सकता है, सीधे दफन या बाहर, इसके संचालन का अधिकतम तापमान 70 डिग्री (पीवीसी या पीई इन्सुलेशन) या 90 डिग्री (एक्सएलपीई इन्सुलेशन) है और सभी अनुप्रयोगों के लिए इसकी सेवा का वोल्टेज 600V है। .
कंसेंट्रिक केबल का मतलब एक मिश्रित केबल है जिसमें एक आंतरिक कंडक्टर होता है जो इंसुलेटेड होता है और एक या अधिक बाहरी कंडक्टर होते हैं जो एक दूसरे से इंसुलेटेड होते हैं और आंतरिक कंडक्टर के इन्सुलेशन पर और कमोबेश उसके आसपास निपटाए जाते हैं।
कंसेंट्रिक केबल आमतौर पर तांबे या एल्यूमीनियम कंडक्टर से बने होते हैं। वे प्लास्टिक या पेपर रील से इंसुलेटेड होते हैं, लेकिन लकड़ी या स्टील के ड्रम में निर्मित किए जा सकते हैं। वे विभिन्न लंबाई में उपलब्ध हैं और ग्राहकों की जरूरतों को पूरा करने के लिए उन्हें पैक किया जा सकता है। कंसेंट्रिक केबलों का व्यापक रूप से बिजली वितरण नेटवर्क, पैनल, स्ट्रीट लाइटिंग सिस्टम और ऊर्जा आपूर्ति के लिए उपयोग किया जाता है। राष्ट्रीय विद्युत कोड इस प्रकार के केबल के लिए अधिकतम ऑपरेटिंग तापमान निर्दिष्ट करता है।
वितरक स्ट्रीट लाइटिंग और उप मुख्य वितरण के लिए कंसेंट्रिक केबल का उपयोग करते हैं। केबलों में उत्कृष्ट एंटी-ईएमआई और एंटी-लाइटनिंग विशेषताएं हैं। एक्सएलपीई इन्सुलेशन उच्च गुणवत्ता वाली बिजली आपूर्ति बनाए रखने में मदद करता है। इसके अलावा, संकेंद्रित केबल सीधे दफनाने के लिए उपयुक्त हैं। इसके अलावा, उनमें कम सकारात्मक और शून्य अनुक्रम बाधाएं हैं, जो उन्हें सीधे दफनाने के लिए एक उत्कृष्ट विकल्प बनाती हैं। यह केबल ओवरहेड और अंडरग्राउंड वायरिंग सिस्टम दोनों के लिए उपयुक्त है। कंसेंट्रिक केबलों का बाहरी आवरण काला पीवीसी है।
जबकि संकेंद्रित तारों को परिरक्षित नहीं किया जाता है, वे एक विद्युत स्क्रीन प्रदान करते हैं। तांबे के कंडक्टर आंशिक रूप से या पूरी तरह से तत्वों के संपर्क में हैं, लेकिन अर्ध-कंडक्टर स्क्रीन के संपर्क में हैं। यह केबल पर पूर्ण गैर-धातु कवर सुनिश्चित करता है। इन्सुलेशन अखंडता सर्वोच्च प्राथमिकता है और भूमिगत केबल अनुप्रयोगों में इसका अत्यधिक महत्व होना चाहिए। खरीदने से पहले यह समझना महत्वपूर्ण है कि केबल कैसी है।
2013-2018 से KINGYEAR मुख्य रूप से कुछ निर्यात व्यापारिक कंपनियों के लिए घरेलू व्यापार और प्रसंस्करण के लिए है। औसत बिक्री राशि लगभग RMB 320,000,000 प्रति वर्ष है। विदेशी केबल बाजार के लिए, पिछले मई से अब तक हमने अपने बाजार का विस्तार बोलीविया, पेरू, डोमिनिकन, फिलीपींस, वियतनाम, थाईलैंड, इराक, मंगोलिया, इंडोनेशिया और कुछ अफ्रीकी देशों तक किया है। USD10,000 से अधिक की कुल बिक्री राशि के साथ,000
निर्दिष्टीकरण
एएसटीएम 600/1000v | |||||||||
मुख्य | AWG | संरचना का आकार (मिमी) | कॉपर केबल (किलो/किमी) | ||||||
|
| कंडक्टर | इन्सुलेशन | संकेंद्रित चालक | बाहरी आवरण |
| |||
|
| एकल तार | XLPE | एकल तार | UV-PVC |
| |||
|
| कोई. | दीया. | मोटा | कोई. | दीया. | मोटा | दीया. |
|
1 | 16 | 7 | 0.49 | 1.14 | 39 | 0.321 | 1.14 | 6.82 | 81.46 |
1 | 10 | 7 | 0.98 | 1.14 | 34 | 0.511 | 1.14 | 8.67 | 172.04 |
1 | 8 | 7 | 1.23 | 1.14 | 25 | 0.643 | 1.14 | 9.68 | 221.58 |
1 | 6 | 7 | 1.55 | 1.14 | 25 | 0.813 | 1.14 | 10.98 | 160.50 |
1 | 4 | 7 | 1.96 | 1.14 | 27 | 1.020 | 1.14 | 12.62 | 509.26 |
आईईसी 60502-1 आईईसी 60228 600/1000v | |||||||||
आकार (मिमी2) | संरचना आकार मिमी | कॉपर केबल (किलो/किमी) | |||||||
| कंडक्टर | इन्सुलेशन | संकेंद्रित चालक | बाहरी आवरण |
| ||||
| एकल तार | दीया. | PVC | एकल तार | UV-PVC |
| |||
| कोई. | दीया. |
| मोटा | कोई. | दीया. | मोटा | दीया. | (किलो/किमी) |
10 | 7 | 1.35 | 4.05 | 1.55 | 20 | 0.85 | 1.4 | 11.79 | 301.55 |
16 | 7 | 1.7 | 5.1 | 1.55 | 32 | 0.85 | 1.4 | 12.84 | 431.7 |
25 | 7 | 2.14 | 6.42 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 647.46 |
16 | 7 | 1.7 | 5.1 | 1.55 | 26 | 1.13 | 1.4 | 13.42 | 244.16 |
25 | 7 | 2.14 | 6.42 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 307.3 |
35 | 19 | 1.53 | 7.65 | 1.65 | 27 | 1.35 | 1.6 | 16.99 | 390.15 |
