Cablu de alimentare de înaltă tensiune 110kV
Pentru instalare în sol, în interior, canale de cabluri și în exterior, dacă este necesară o protecție mecanică sporită sau unde pot apărea solicitări mari de tragere în timpul instalării sau al funcționării
Nr model: Cablu de alimentare HV
Material: Cupru (aluminiu)/XLPE/PVC
Tensiune: Peste 35 kV
Marca: KINGYEAR
Standard: IEC
Locul de origine: China
Pachet: Tambur din lemn exportat
Domeniu de aplicare: Linie aeriană
Condiții de plată: L/C, T/T, D/P, PayPal, Western Union, plată pentru sume mici
Certificare: ISO, CE și alte certificări.
Capacitate de producție: 30000m/saptamana
● Cablurile de alimentare izolate PE reticulat pentru tensiunea nominală de 110 kV ar trebui să respecte regulile Cablului de alimentare izolat PE reticulat pentru tensiunea nominală 110 kV și atașamentele sale din GB/T 11017, care este egal cu Metodele de testare și cerințele de putere de izolație extrudată. Cabluri pentru tensiune 30kV până la 150kV în IEC 60840.
● Cablurile de alimentare izolate PE reticulat pentru tensiunea nominală de 220 kV ar trebui să respecte regulile Cablului de alimentare izolat PE reticulat pentru tensiunea nominală de 220 kV și atașamentele sale din GB/T 18890, care este egal cu Metodele de testare și cerințele cablurilor de alimentare cu izolație extrudată. pentru Tensiune 150kV până la 500kV și atașamentele sale în IEC 62067.
● Cablurile de alimentare izolate PE reticulat pentru tensiunea nominală de 500 kV ar trebui să respecte regulile Cablului de alimentare izolat PE reticulat pentru tensiunea nominală de 500 kV și atașamentele sale din GB/T 22078, care este egal cu Metodele de testare și cerințele cablurilor de alimentare cu izolație extrudată. pentru Tensiune 150kV până la 500kV și atașamentele sale în IEC 62067.
● Cablurile de alimentare izolate PE reticulat pentru tensiunea nominală de 66 kV ar trebui să respecte Metodele de testare și cerințele cablurilor de alimentare cu izolație extrudată pentru tensiune de 30 kV până la 150 kV în IEC 60840.

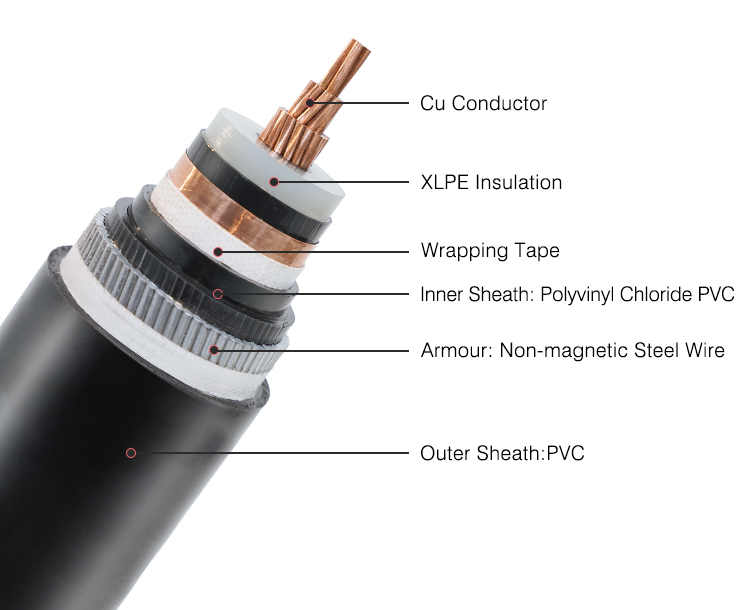

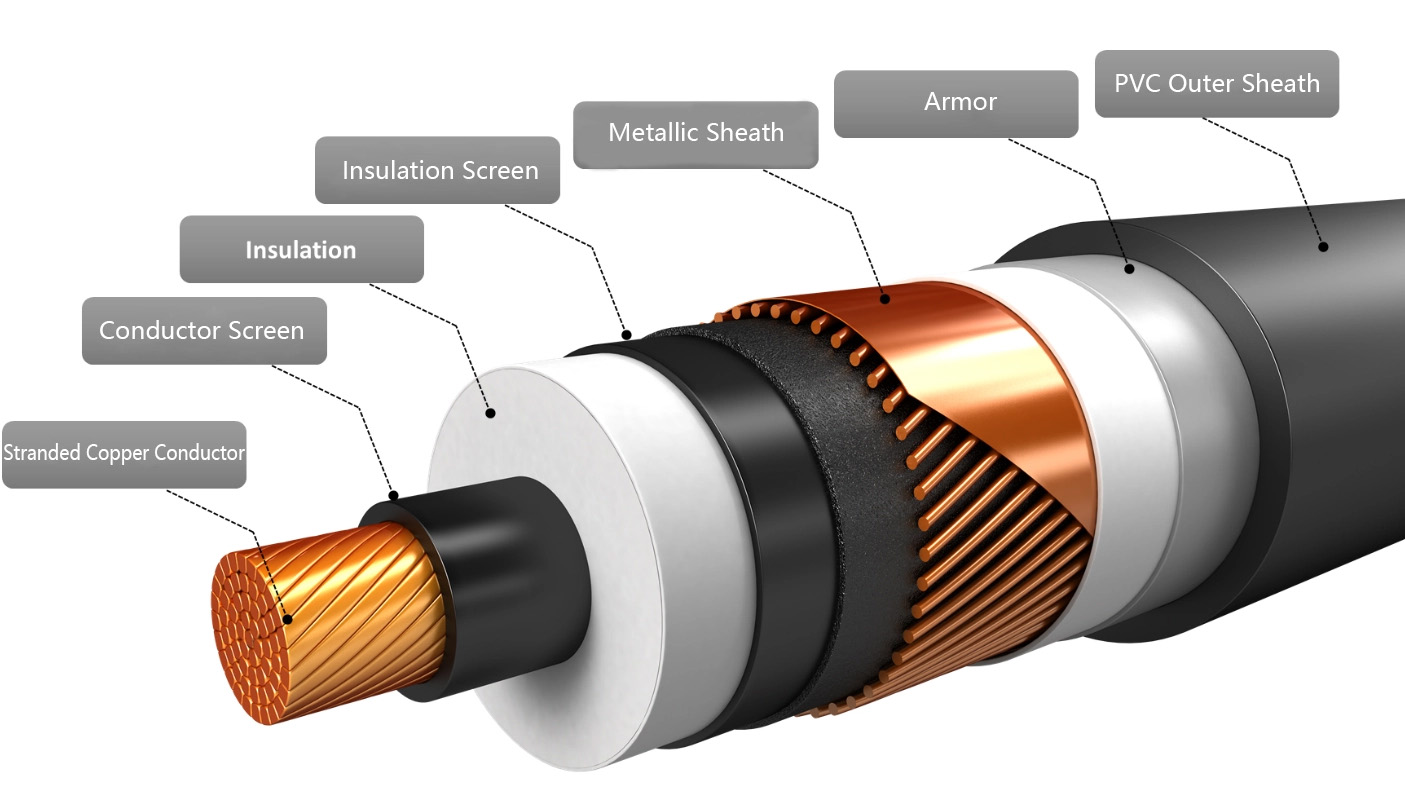

Construcție cablu
1-Proprietatea conductorului de cablu este în conformitate cu regulile GB/T 3956-2008. Secțiunea transversală sub 800 mm2 trebuie să fie un conductor rotund de înfășurare strâns; peste 1000 mm2 ar trebui să fie construcția conductorului de segmentare.
2-Scutul interior adoptă materialele de scut semiconductoare reticulate pentru a extruda peste conductă extrem de lin.
3-Izolația ar trebui să adopte materialele de izolație XLPE extrem de curate și extrudarea triplă cu scutul exterior strâns lipit.
4-Scutul exterior ar trebui să adopte materiale de scut reticulate sau extruda peste izolație extrem de netedă.
5-Stratul vertical de blocare a apei și stratul tampon ar trebui să adopte benzi rezistente la apă semiconductoare cu o capacitate puternică de rezistență la apă pentru a se înfășura între scuturile exterioare și stratul vertical rezistent la apă.
6-Stratul vertical rezistent la apă ar trebui să adopte compozitele al-plastic, iar cricul de fier ar trebui să adopte aluminiu ondulat sau manta de plumb, care poate îndeplini capacitatea și ecranul de scurtcircuit.
7-Stratul de protecție și stratul de rezistență la coroziune asigură protecția eficientă a cricului din aluminiu ondulat sau a mantalei de plumb.
KINGYEAR din 2013-2018 sunt în principal pentru comerțul intern și procesarea unor companii comerciale de export. Valoarea medie a vânzărilor este de aproximativ 320.000.000 RMB pe an. Pentru piața de peste mări a cablurilor, din luna mai și până acum ne-am extins piața în Bolivia, Peru, Dominicană, Filipine, Vietnam, Thailanda, Irak, Mongolia, Indonezia și unele țări din Africa. Cu o sumă totală de vânzări de peste 10.000 USD,000
Specificații
Cablu cu un singur nucleu - 6/10kV și 8.7/15kV
Nu se poate. a miezurilor și a secțiunii transversale nominale | Grosimea izolației | Secțiune transversală a ecranului | Grosimea tecii | Aproximativ. Diametrul total | Aproximativ. greutate | Max. Rezistența DC a conductorului (20ºC) | Capacitate de transport curent | |
(mm2) | (mm) | (mm2) | (mm) | (mm) | (kg/km) | (Ω/km) |
În aer
| În pământ (A) |
6/10kv | ||||||||
1x25/16 | 3.4 | 16 | 1.8 | 21.8 | 568 | 1.20 | 120 | 115 |
1x35/16 | 3.4 | 16 | 1.8 | 22.9 | 619 | 0.868 | 153 | 145 |
1x50/16 | 3.4 | 16 | 1.8 | 24.0 | 684 | 0.641 | 183 | 171 |
1x70/16 | 3.4 | 16 | 1.8 | 25.7 | 782 | 0.443 | 228 | 208 |
1x95/16 | 3.4 | 16 | 1.8 | 27.2 | 891 | 0.320 | 278 | 248 |
1x120/16 | 3.4 | 16 | 1.8 | 28.7 | 992 | 0.253 | 321 | 283 |
1x150/25 | 3.4 | 25 | 1.8 | 30.2 | 1184 | 0.206 | 364 | 315 |
1x185/25 | 3.4 | 25 | 1.9 | 32.0 | 1340 | 0.164 | 418 | 357 |
1x240/25 | 3.4 | 25 | 2.0 | 34.7 | 1560 | 0.125 | 494 | 413 |
1x300/25 | 3.4 | 25 | 2.1 | 36.9 | 1790 | 0.100 | 568 | 466 |
1x400/35 | 3.4 | 35 | 2.2 | 40.2 | 2200 | 0.0778 | 660 | 529 |
1x500/35 | 3.4 | 35 | 2.3 | 44.1 | 2590 | 0.0605 | 767 | 602 |
8.7/15kv | ||||||||
1x25/16 | 4.5 | 16 | 1.8 | 23.8 | 648 | 1.20 | 100 | 105 |
1x35/16 | 4.5 | 16 | 1.8 | 24.8 | 703 | 0.868 | 153 | 145 |
1x50/16 | 4.5 | 16 | 1.8 | 26.1 | 772 | 0.641 | 183 | 172 |
1x70/16 | 4.5 | 16 | 1.8 | 27.8 | 876 | 0.443 | 228 | 210 |
1x95/16 | 4.5 | 16 | 1.8 | 29.4 | 990 | 0.320 | 278 | 250 |
1x120/16 | 4.5 | 16 | 1.9 | 31.0 | 1110 | 0.253 | 321 | 285 |
1x150/25 | 4.5 | 25 | 1.9 | 32.5 | 1308 | 0.206 | 364 | 318 |
1x185/25 | 4.5 | 25 | 2.0 | 34.4 | 1472 | 0.164 | 418 | 360 |
1x240/25 | 4.5 | 25 | 2.1 | 36.8 | 1704 | 0.125 | 494 | 418 |
1x300/25 | 4.5 | 25 | 2.1 | 39.0 | 1928 | 0.100 | 568 | 471 |
1x400/35 | 4.5 | 35 | 2.3 | 42.4 | 2371 | 0.0778 | 660 | 535 |
1x500/35 | 4.5 | 35 | 2.3 | 45.3 | 2754 | 0.0605 | 767 | 608 |
Cablu cu un singur conductor - 12/20kV și 18/30kV
Nu se poate. a miezurilor și a secțiunii transversale nominale | Grosimea izolației | Secțiune transversală a ecranului | Grosimea tecii | Aproximativ. diametrul total | Aproximativ. greutate | Max. Rezistența DC a conductorului (20ºC) | Capacitate de transport curent | |
(mm2) | (mm) | (mm2) | (mm) | (mm) | (kg/km) | (Ω/km) | În aer (A) | În pământ (A) |
12/20kv | ||||||||
1x35/16 | 5.5 | 16 | 1.8 | 26.9 | 778 | 0.868 | 175 | 115 |
1x50/16 | 5.5 | 16 | 1.8 | 28.2 | 851 | 0.641 | 210 | 140 |
1x70/16 | 5.5 | 16 | 1.9 | 30.1 | 974 | 0.443 | 255 | 170 |
1x95/16 | 5.5 | 16 | 1.9 | 31.7 | 1094 | 0.320 | 310 | 205 |
1x120/16 | 5.5 | 16 | 2.0 | 33.3 | 1219 | 0.253 | 345 | 240 |
1x150/25 | 5.5 | 25 | 2.0 | 34.8 | 1422 | 0.206 | 400 | 270 |
1x185/25 | 5.5 | 25 | 2.1 | 36.7 | 1593 | 0.164 | 455 | 310 |
1x240/25 | 5.5 | 25 | 2.1 | 38.9 | 1815 | 0.125 | 530 | 360 |
1x300/25 | 5.5 | 25 | 2.2 | 41.3 | 2065 | 0.100 | 605 | 420 |
1x400/35 | 5.5 | 35 | 2.3 | 44.5 | 2499 | 0.0778 | 700 | 485 |
1x500/35 | 5.5 | 35 | 2.4 | 47.6 | 2912 | 0.0605 | 795 | 535 |
18/30kv | ||||||||
1x35/16 | 8.0 | 16 | 2.0 | 32.2 | 1042 | 0.868 | 185 | 134 |
1x50/16 | 8.0 | 16 | 2.0 | 33.4 | 1138 | 0.641 | 222 | 157 |
1x70/16 | 8.0 | 16 | 2.1 | 35.3 | 1276 | 0.443 | 278 | 192 |
1x95/16 | 8.0 | 16 | 2.1 | 37.1 | 1426 | 0.320 | 338 | 229 |
1x120/16 | 8.0 | 16 | 2.2 | 38.6 | 1559 | 0.253 | 391 | 260 |
1x150/25 | 8.0 | 25 | 2.2 | 40.6 | 1792 | 0.206 | 440 | 288 |
1x185/25 | 8.0 | 25 | 2.3 | 42.3 | 1971 | 0.164 | 504 | 324 |
1x240/25 | 8.0 | 25 | 2.3 | 44.8 | 2234 | 0.125 | 593 | 373 |
1x300/25 | 8.0 | 25 | 2.4 | 47.2 | 2497 | 0.100 | 677 | 419 |
1x400/35 | 8.0 | 35 | 2.5 | 50.4 | 2967 | 0.0778 | 769 | 466 |
1x500/35 | 8.0 | 35 | 2.6 | 53.3 | 3417 | 0.0605 | 872 | 573 |
