CCA-ทองแดงหุ้มอลูมิเนียม CCA ตัวนำ ASTM B566/ฯลฯ
ใบสมัคร:
งานหุ้มหุ้มและงานเชื่อมที่ทันสมัยของเรารับประกันความหนาแน่นและความนำไฟฟ้าสูงของการหุ้มทองแดงที่มีความบริสุทธิ์ 99.97% ในขณะที่การยึดเกาะทางโลหะวิทยาของเรามีการกระจายอย่างสม่ำเสมอรอบแกนอะลูมิเนียมตามเส้นลวดเพื่อให้นำไฟฟ้าได้ดีเยี่ยม คุณสมบัติทางกลตามมาตรฐาน US ASTM B56693 ลวด CCA จะถูกจัดเรียงเป็น Hard-Drawn (H) และ Annealed (A) ตามกระบวนการสามารถแบ่งออกเป็น Cladding CCA และ ชุบCCA.
หมายเลขรุ่น: CCA
วัสดุ: ทองแดงและอลูมิเนียม
แบรนด์: KINGYEAR
มาตรฐาน: ASTM B 566/ฯลฯ
สถานที่กำเนิด: จีน
แพคเกจ: กลองไม้ส่งออก
ช่วงของการสมัคร: เส้นเหนือศีรษะ
เงื่อนไขการชำระเงิน: L/C, T/T, D/P, PayPal, Western Union, การชำระเงินจำนวนเล็กน้อย
การรับรอง: ISO,CE และการรับรองอื่นๆ
กำลังการผลิต: 30,000ม./สัปดาห์
รายละเอียดสินค้า

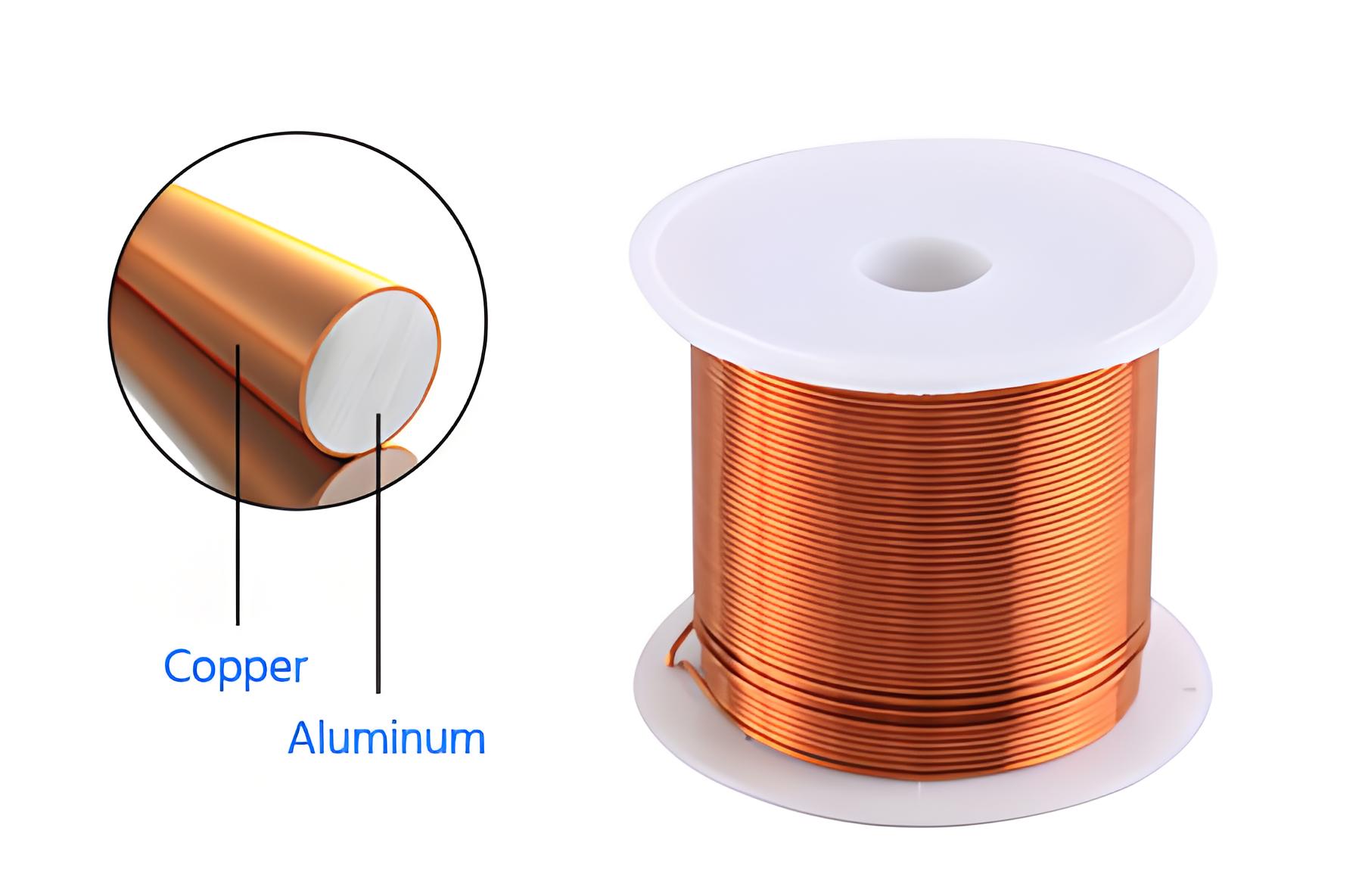

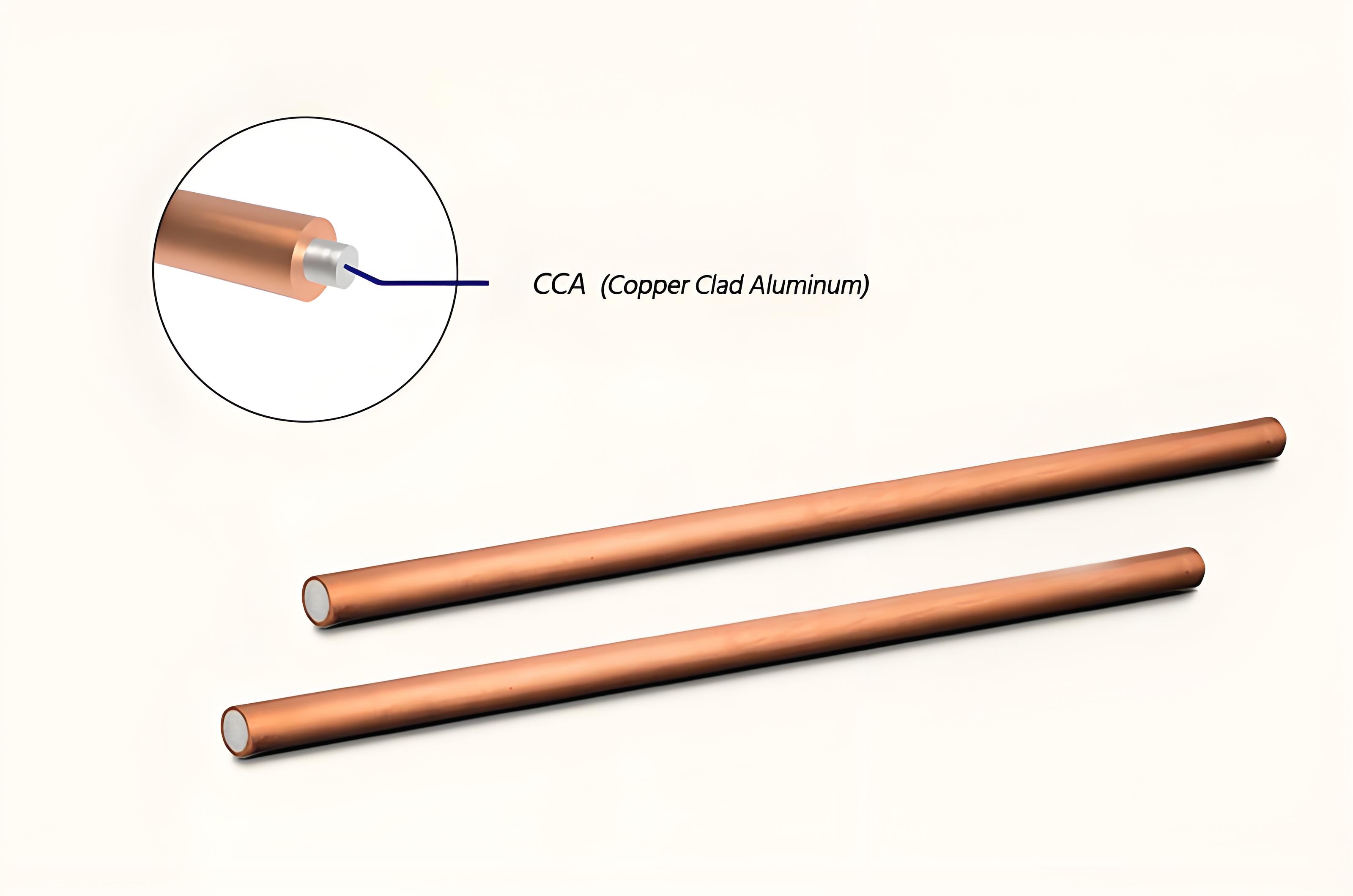

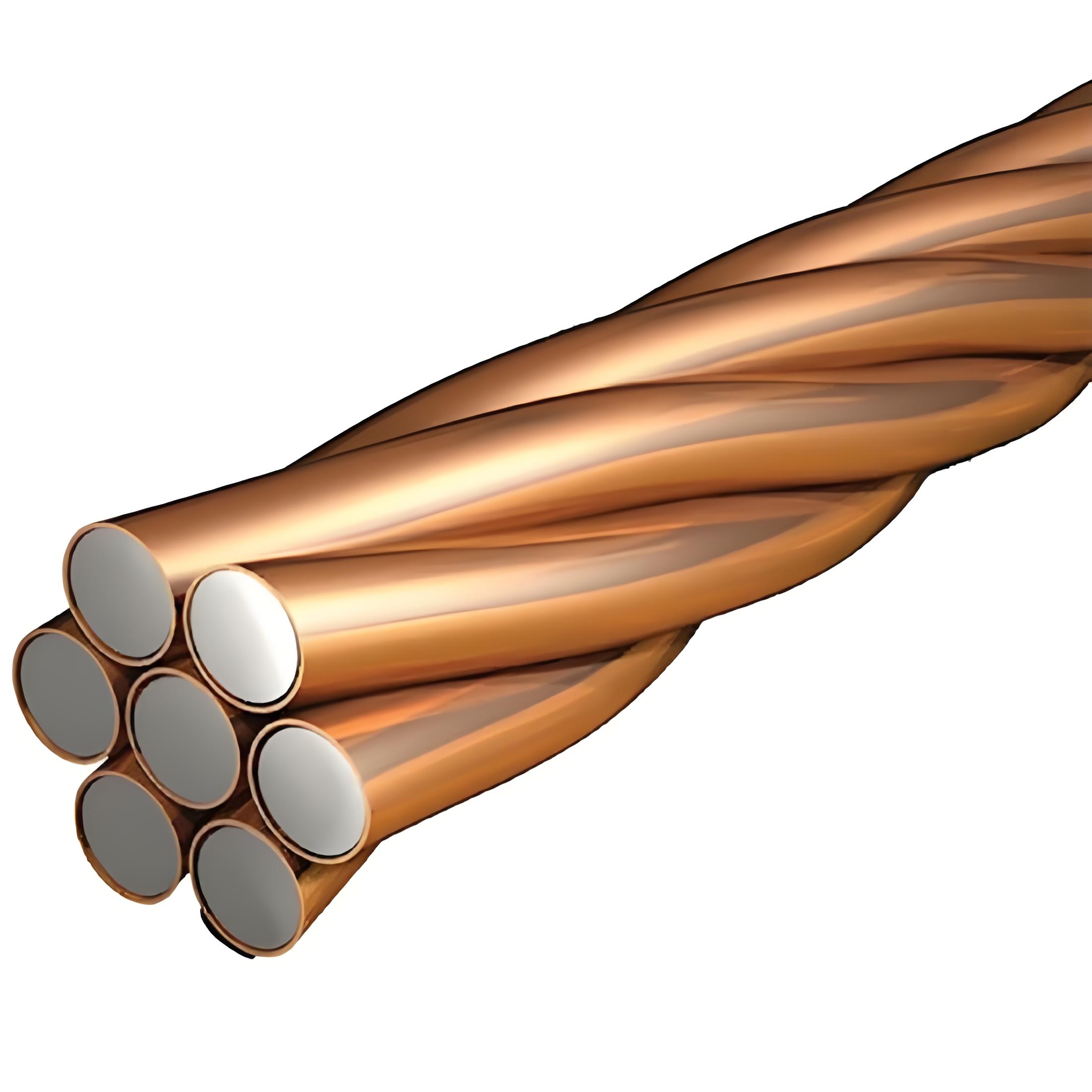

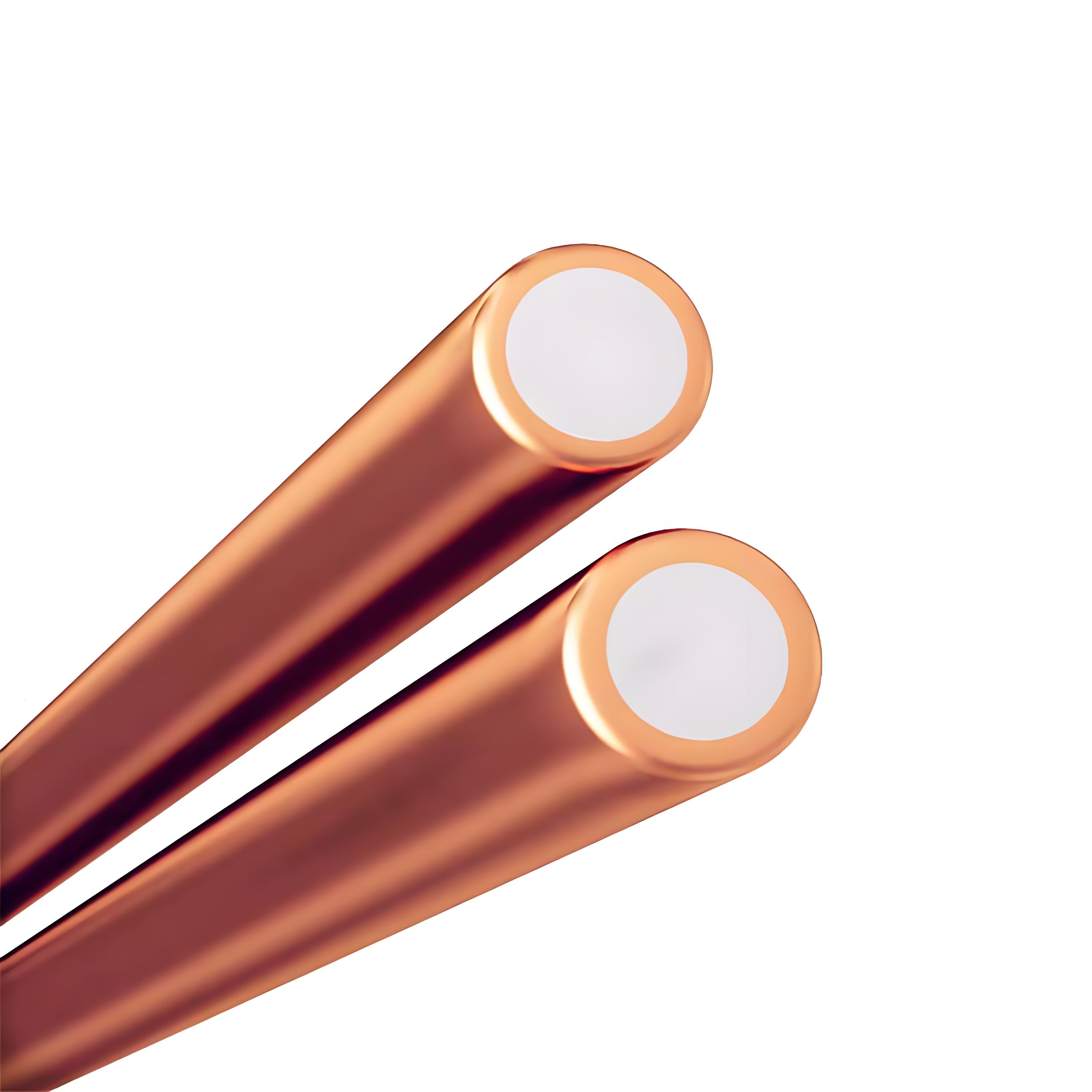

แถบทองแดงจะขึ้นรูปเป็นรูปทรงกระบอก ขณะที่ถูกพันรอบแกนอะลูมิเนียม และขอบของแถบทองแดงก็ถูกเชื่อมเข้าด้วยกัน จากนั้น ส่วนประกอบจะถูกดึงผ่านแม่พิมพ์ โดยที่ลวดหุ้มจะถูกบีบและยืดออก ขณะเดียวกันก็ปรับปรุงการยึดเกาะระหว่างแกนทองแดงและแกนอะลูมิเนียมด้วย

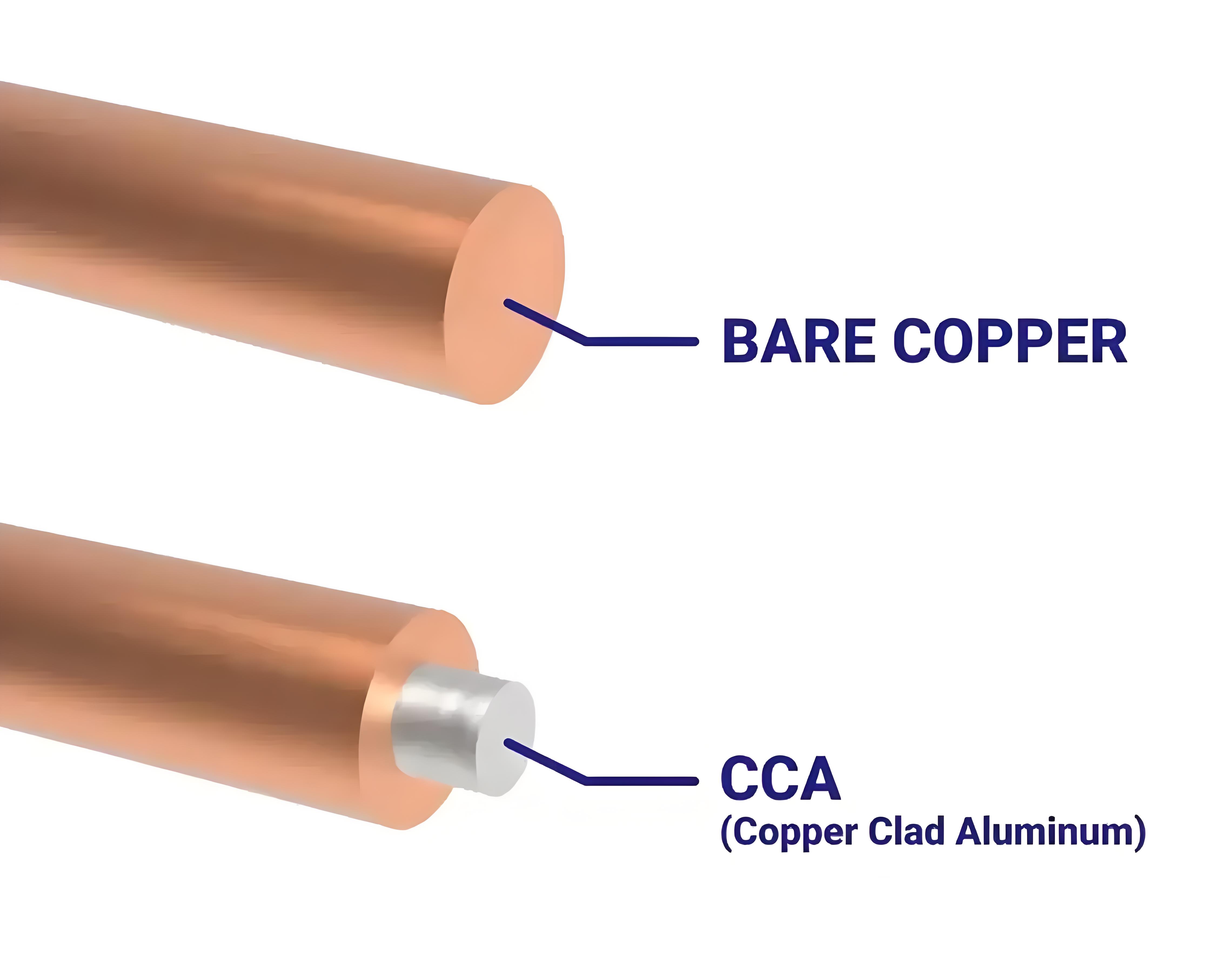

ผลกระทบที่ผิวหนังบังคับให้กระแสสลับไหลไปที่ขอบด้านนอกของเส้นลวดใดๆ ในกรณีนี้คือการหุ้มทองแดงด้านนอกของตัวนำซึ่งมีความต้านทานต่ำกว่าภายในอะลูมิเนียมที่ส่วนใหญ่ไม่ได้ใช้ ตัวนำที่ดีกว่าบนเส้นทางด้านนอกจะทำให้ความต้านทานของลวดที่ความถี่สูง ซึ่งมีผลกระทบต่อผิวหนังมากกว่า ในการเข้าใกล้ความต้านทานของลวดทองแดงบริสุทธิ์ การนำไฟฟ้าที่ดีขึ้นเหนืออะลูมิเนียมเปลือยนี้ทำให้ลวดอะลูมิเนียมหุ้มทองแดงเหมาะอย่างยิ่งสำหรับการใช้งานความถี่วิทยุ
ลักษณะพิเศษของผิวหนังถูกนำไปใช้ประโยชน์ในทำนองเดียวกันในลวดเหล็กหุ้มทองแดง เช่น ตัวนำศูนย์กลางของสายโคแอกเซียลหลายสาย ซึ่งมักใช้สำหรับสายป้อนความถี่สูงที่มีข้อกำหนดด้านความแข็งแรงและการนำไฟฟ้าสูง
การใช้งานหลักของตัวนำนี้เกี่ยวข้องกับข้อกำหนดในการลดน้ำหนัก การใช้งานเหล่านี้รวมถึงคอยล์คุณภาพสูง เช่น วอยซ์คอยล์ในหูฟังหรือลำโพงแบบพกพา การใช้งานโคแอกเซียลความถี่สูง เช่น เสาอากาศ RF และสายกระจายเคเบิลทีวี และสายไฟ
KINGYEAR ตั้งแต่ปี 2556-2561 มีไว้สำหรับการค้าและการแปรรูปภายในประเทศเป็นหลักให้กับบริษัทการค้าส่งออกบางแห่ง ยอดขายเฉลี่ยอยู่ที่ประมาณ 320,000,000 หยวนต่อปี สำหรับตลาดเคเบิลในต่างประเทศ ตั้งแต่เดือนพฤษภาคมจนถึงปัจจุบัน เราได้ขยายตลาดไปยังโบลิเวีย เปรู โดมินิกัน ฟิลิปปินส์ เวียดนาม ไทย อิรัก มองโกเลีย อินโดนีเซีย และบางประเทศในแอฟริกา ด้วยยอดขายรวมกว่า 10,000 เหรียญสหรัฐ000
ข้อมูลจำเพาะ
ลักษณะทางเทคนิค | ซีซีเอ ไวร์ | ||||
ประเภทหุ้ม | ชนิดชุบ | ||||
10H | 10A | 15H | 15A | ||
ช่วงขนาด (มม.) | 0.10-8.00 | 0.10-8.00 | 0.10-8.00 | 0.10-8.00 | 0.10-6.00 |
ปริมาณทองแดง (% โดยน้ำหนัก) | 25-31 | 25-31 | 32-40 | 32-40 | 10 |
ความต้านแรงดึง (Mpa) | ≥152 | 110-172 | ≥152 | 110-172 | 90-120 |
การยืดตัว (%) นาที | 1 | 5 | 1 | 5 | 5 |
การนำไฟฟ้า (%) นาที. ที่อุณหภูมิ 20 องศาเซลเซียส | 62 | 62 | 64 | 64 | 62 |
ความต้านทานไฟฟ้ากระแสตรง (Ω.mm2/m) สูงสุด ที่อุณหภูมิ 20 องศาเซลเซียส | 0.02743 | 0.02743 | 0.02676 | 0.02676 | 0.02743 |
ความหนาแน่น (g/cm3) นาที. | 3.32 | 3.32 | 3.63 | 3.63 | 2.85 |
ข้อดี
คำถามที่พบบ่อย
