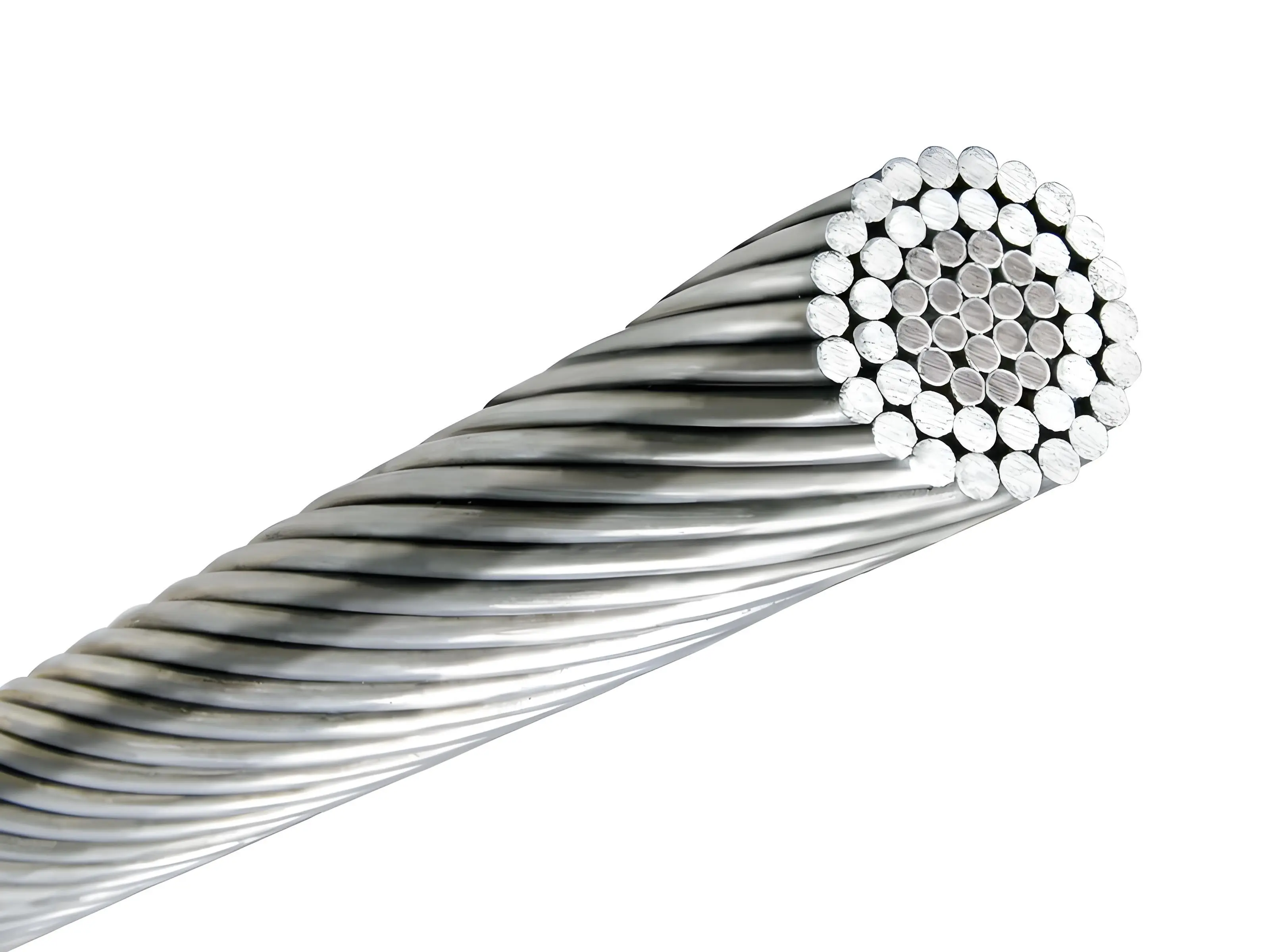

ACSR/AW-Nhôm Dây dẫn nhôm mạ thép gia cố
Ứng dụng:
Được sử dụng làm đường truyền tải trần và làm cáp phân phối sơ cấp và thứ cấp. Nó có các đặc tính tốt như cấu trúc đơn giản, lắp đặt và bảo trì thuận tiện, chi phí đường dây thấp, công suất truyền tải lớn. Nó cũng thích hợp để lắp đặt trên các con sông và thung lũng nơi có các đặc điểm địa lý đặc biệt. ACSR/AW cung cấp các đặc tính cường độ tương tự ACSR, cùng với độ khuếch đại lớn hơn một chút và khả năng chống ăn mòn nhờ lớp bọc nhôm của dây lõi thép.
Mô hình Không Có.: ACSR/AW
Chất liệu: Hợp kim nhôm và thép
Thương hiệu: KINGYEAR
Stan thằng khốn: ASTM B549/GBT 1179/vv.
Nơi Xuất Xứ: Trung Quốc
Gói: Trống gỗ xuất khẩu
Phạm vi ứng dụng: Đường dây trên không
Điều khoản thanh toán: L/C, T/T, D/P, PayPal, Western Union, Thanh toán số tiền nhỏ
Chứng nhận: ISO, CE và các chứng nhận khác
Năng Lực sản xuất: 30000m/tuần
Được sử dụng làm đường truyền tải trần và làm cáp phân phối sơ cấp và thứ cấp. ACSR/AW mang lại sức mạnh
các đặc tính tương tự như ACSR, cùng với độ khuếch đại lớn hơn một chút và khả năng chống ăn mòn nhờ lớp vỏ nhôm
các dây lõi thép.
Dây dẫn ACSR/AW trần được thiết kế để sử dụng làm dây dẫn truyền tải trên không, dây dẫn phân phối sơ cấp hoặc thứ cấp. Lõi dây thép bọc nhôm và dây nhôm bên ngoài mang lại sự cân bằng tối ưu giữa độ bền dây dẫn và khả năng mang dòng điện, cho phép dòng điện dẫn lớn hơn ở khoảng cách dài hơn giữa các giá đỡ. Dây dẫn này thường được sử dụng làm sứ giả cho các thiết kế dây dẫn trung tính được hỗ trợ nhiều dây dẫn.
ACSR/AW
Thép mạ nhôm dẫn điện được gia cố sử dụng thép mạ nhôm làm bộ phận cốt lõi và nhôm có độ tinh khiết cao làm dây dẫn. Nó có tính năng chống ăn mòn, điện trở thấp (LR), độ bền kéo cao, v.v. Nó được sử dụng cho các đường dây truyền tải điện có chiều dài nhịp lớn và công suất cao. Ngoài cách mắc dây thông thường, ACSR/AW còn có dây dẫn được gia cố một lớp hoặc nhiều lớp được làm bằng dây thép mạ nhôm. Ở các chiều rộng khác nhau của thép mạ nhôm được gia cố, thép mạ nhôm dẫn điện được gia cố có phần bên trong được làm bằng thép mạ nhôm, với các dây nhôm quấn quanh lõi theo hình xoắn ốc và theo một quy luật nhất định.
KINGYEAR từ 2013-2018 chủ yếu phục vụ kinh doanh nội địa và gia công cho một số công ty thương mại xuất khẩu. Số tiền bán hàng trung bình là khoảng 320.000.000 RMB mỗi năm. Đối với thị trường cáp nước ngoài, từ tháng 5 đến nay chúng tôi đã mở rộng thị trường sang Bolivia, Peru, Dominica, Philippines, Việt Nam, Thái Lan, Iraq, Mông Cổ, Indonesia và một số nước Châu Phi. Với tổng số tiền bán hàng trên 10.000 USD,000
Thông số kỹ thuật
AAC - BS 215
Tên mã |
Trên danh nghĩa
|
Mắc kẹt và
| Diện tích mặt cắt |
gần đúng
| Khối lượng tuyến tính |
Đã tính toán
|
Đã tính toán
| Đánh giá hiện tại |
mm 2 | mm | mm 2 | mm | kg/km | daN | Ω/km | A | |
Midge | 22 | 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 | 114 |
rệp | 25 | 7/3.35 | 26.4 | 7.2 | 73 | 411 | 1.081 | 134 |
muỗi | 25 | 7/2.21 | 26.8 | 6.6 | 73 | 459 | 1.066 | 135 |
Mọt | 30 | 3/3.66 | 31.6 | 7.9 | 86 | 486 | 0.9082 | 163 |
Muỗi | 35 | 7/2.59 | 37 | 7.8 | 101 | 603 | 0.7762 | 188 |
bọ rùa | 40 | 7/2.79 | 42.8 | 8.4 | 117 | 687 | 0.6689 | 210 |
kiến | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 | 181 |
Bay | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 | 199 |
Cây mua | 70 | 7/3.66 | 73.7 | 11 | 202 | 1134 | 0.3881 | 228 |
sâu tai | 75 | 7/3.78 | 78.5 | 11.4 | 215 | 1194 | 0.3644 | 242 |
châu chấu | 80 | 7/3.91 | 84.1 | 11.7 | 230 | 1278 | 0.3406 | 251 |
Clegg | 90 | 7/4.17 | 95.6 | 12.5 | 262 | 1453 | 0.2994 | 285 |
Bọ cánh cứng | 100 | 19/2.67 | 106 | 13.4 | 293 | 1742 | 0.2704 | 295 |
ong bắp cày | 100 | 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 | 271 |
Con ong | 125 | 7/4.90 | 132 | 14.7 | 361 | 1994 | 0.2169 | 330 |
dế | 150 | 7/5.36 | 157.9 | 16.1 | 432 | 2385 | 0.1818 | 395 |
ong bắp cày | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 | 346 |
sâu bướm | 175 | 19/3.53 | 186 | 17.7 | 512 | 2863 | 0.1547 | 410 |
Chafer | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 | 414 |
nhện | 225 | 19/3.99 | 236.9 | 20 | 652 | 3601 | 0.1211 | 462 |
Gián | 250 | 19/4.22 | 265.7 | 21.1 | 731 | 4040 | 0.1083 | 470 |
Bươm bướm | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 4875 | 0.08916 | 528 |
máy bay không người lái | 350 | 37/3.58 | 373.3 | 25.1 | 1029 | 5745 | 0.07741 | 612 |
Bướm đêm | 350 | 19/5.00 | 373.2 | 25 | 1027 | 5637 | 0.07711 | 612 |
rết | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 | 619 |
châu chấu | 400 | 19/5.36 | 428.5 | 26.8 | 1179 | 6473 | 0.0671 | 656 |
Maybug | 450 | 37/4.09 | 486.9 | 28.6 | 1342 | 7401 | 0.05931 | 729 |
bọ cạp | 500 | 37/4.27 | 529.5 | 29.9 | 1460 | 7998 | 0.05441 | 790 |
ve sầu | 600 | 37/4.65 | 628.6 | 32.6 | 1733 | 9495 | 0.04588 | 940 |
Tarantula | 750 | 37/5.23 | 794.6 | 36.6 | 2191 | 12010 | 0.03627 | 1150 |
DIN-48201
Diện tích danh nghĩa | mắc kẹt | Đường kính tổng thể | Trọng lượng | Sức mạnh định mức | Điện trở | Đánh giá hiện tại* | |
Trên danh nghĩa | lý thuyết | ||||||
ừm^2 | ừm^2 | Số×mm | mm | kg/km | KN | Ω/Km | A |
16 | 15.89 | 7/1.70 | 5.1 | 43 | 2.84 | 1.8022 | 83 |
25 | 24.25 | 7/2.10 | 6.3 | 66 | 4.17 | 1.181 | 108 |
35 | 34.36 | 7/2.50 | 7.5 | 94 | 5.78 | 0.8333 | 134 |
50 | 49.48 | 7/3.00 | 9 | 135 | 7.94 | 0.5787 | 168 |
50 | 48.35 | 19/1.80 | 9 | 133 | 8.45 | 0.5951 | 166 |
70 | 65.81 | 19/2.10 | 10.5 | 181 | 11.32 | 0.4372 | 200 |
95 | 93.27 | 19/2.50 | 12.5 | 256 | 15.68 | 0.3085 | 248 |
120 | 116.99 | 19/2.80 | 14 | 322 | 18.78 | 0.2459 | 285 |
150 | 147.11 | 37/2.25 | 15.8 | 406 | 25.3 | 0.196 | 328 |
185 | 181.62 | 37/2.50 | 17.5 | 500 | 30.54 | 0.1588 | 373 |
240 | 242.54 | 61/2.25 | 20.3 | 670 | 39.51 | 0.1191 | 445 |
300 | 299.43 | 61/2.50 | 22.5 | 827 | 47.7 | 0.0965 | 506 |
400 | 400.14 | 61/2.89 | 26 | 1104 | 60.86 | 0.0722 | 602 |
500 | 499.83 | 61/3.23 | 29.1 | 1379 | 74.67 | 0.0578 | 688 |
625 | 626.2 | 91/2.96 | 32.6 | 1732 | 95.25 | 0.0462 | 786 |
800 | 802.09 | 91/3.35 | 36.9 | 2218 | 118.39 | 0.036 | 907 |
1000 | 999.71 | 91/3.74 | 41.1 | 2767 | 145.76 | 0.0289 | 1026 |
IEC 61089
Mã số | Diện tích danh nghĩa | mắc kẹt | Đường kính tổng thể | Trọng lượng | Sức mạnh định mức | Điện trở | Đánh giá hiện tại* |
ừm^2 | Số×mm | mm | kg/km | KN | Ω/Km | A | |
10 | 10 | 7/1.35 | 4.05 | 27.4 | 1.95 | 2.8633 | 62 |
16 | 16 | 7/1.71 | 5.13 | 43.8 | 3.04 | 1.7896 | 84 |
25 | 25 | 7/2.13 | 6.39 | 68.4 | 4.5 | 1.1453 | 110 |
40 | 40 | 7/2.70 | 8.1 | 109.4 | 6.8 | 0.7158 | 147 |
63 | 63 | 7/3.39 | 10.17 | 172.3 | 10.39 | 0.4545 | 195 |
100 | 100 | 19/2.59 | 12.95 | 274.8 | 17 | 0.2877 | 259 |
125 | 125 | 19/2.89 | 14.45 | 343.6 | 21.25 | 0.2302 | 297 |
160 | 160 | 19/3.27 | 16.35 | 439.8 | 26.4 | 0.1798 | 345 |
200 | 200 | 19/3.66 | 18.3 | 549.7 | 32 | 0.1439 | 396 |
250 | 250 | 19/4.09 | 20.45 | 687.1 | 40 | 0.1151 | 454 |
315 | 315 | 37/3.29 | 23.03 | 867.9 | 51.97 | 0.0916 | 522 |
400 | 400 | 37/3.71 | 25.97 | 1102 | 64 | 0.0721 | 603 |
450 | 450 | 37/3.94 | 27.58 | 1239.8 | 72 | 0.0641 | 647 |
500 | 500 | 37/4.15 | 29.05 | 1377.6 | 80 | 0.0577 | 688 |
560 | 560 | 37/4.39 | 30.73 | 1542.9 | 89.6 | 0.0515 | 736 |
630 | 630 | 61/3.63 | 32.67 | 1738.3 | 100.8 | 0.0458 | 789 |
710 | 710 | 61/3.85 | 34.65 | 1959.1 | 113.6 | 0.0407 | 845 |
800 | 800 | 61/4.09 | 36.81 | 2207.4 | 128 | 0.0361 | 905 |
900 | 900 | 61/4.33 | 38.97 | 2483.3 | 144 | 0.0321 | 967 |
1000 | 1000 | 61/4.57 | 41.13 | 2759.2 | 160 | 0.0289 | 1026 |
1120 | 1120 | 91/3.96 | 43.56 | 3093.5 | 179.2 | 0.0258 | 1091 |
1250 | 1250 | 91/4.18 | 45.98 | 3452.6 | 200 | 0.0231 | 1157 |
1400 | 1400 | 91/4.43 | 48.73 | 3866.9 | 224 | 0.0207 | 1226 |
1500 | 1500 | 91/4.58 | 50.38 | 4143.1 | 240 | 0.0193 | 1270 |
